Accéléromètre

Connectique LPC1769

Remarque: Accel_INT2 (*) est seulement disponible sur les mylab2 V1.1.

Port LPC1769	Nom signal	Fonction
P0.27	I2C0_SDA	I2C
P0.28	I2C0_SCL	I2C
P2.13	nAccel_INT1	GPIO
P2.12	Accel_INT2	GPIO

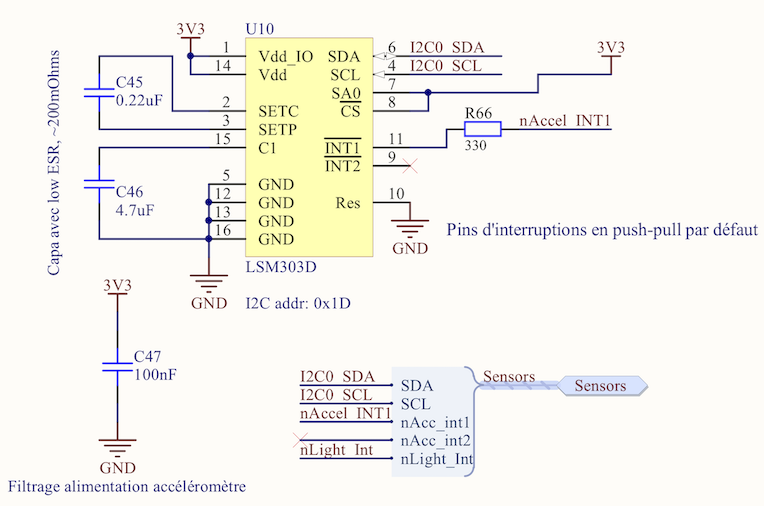

Schématique

Référence: LSM303D

Datasheet: https://hepialsn.hesge.ch/myLab2/datasheets/Accelerometre_LSM303D.pdf

I2C adresse: 0x1d
