Présentation

La carte MyLab2 est une carte d'extension développée dans le laboratoire des systèmes numériques à hepia et conçue pour les cartes NXP LPC1769/LPC4337.

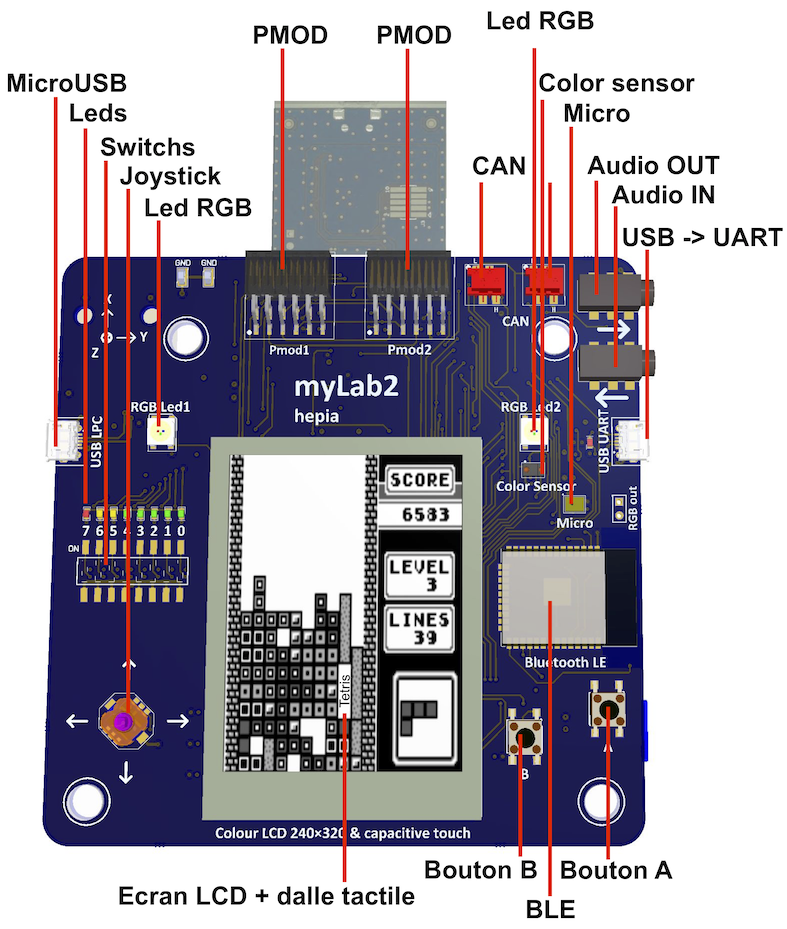

Périphériques disponibles :

• Huit switchs
• Huit LEDs
• Un joystick à cinq positions
• Deux boutons (A et B)
• Deux LEDs RGB
• Un écran LCD capacitif (SPI)
• Une dalle tactile (I2C)
• Une sortie audio (Jack 3.5mm)
• Une entrée microphone
• Une entrée audio (Jack 3.5mm)
• Connecteur Ethernet RJ45
• Un connecteur bus CAN
• Un module BLE + connecteur JTAG BLE
• Lecteur de carte MicroSD
• Un connecteur MicroUSB
• Un connecteur PMOD I2C et SPI
• Un connecteur PMOD UART et I2S
• Un accéléromètre (I2C)
• Un capteur RGB (I2C)
• Un connecteur USB -> UART

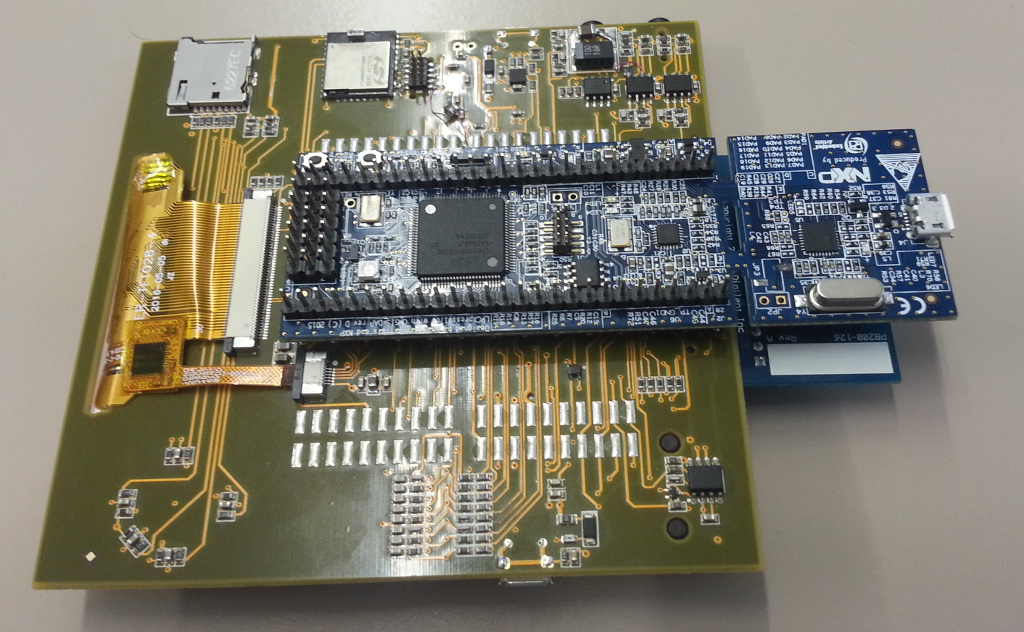

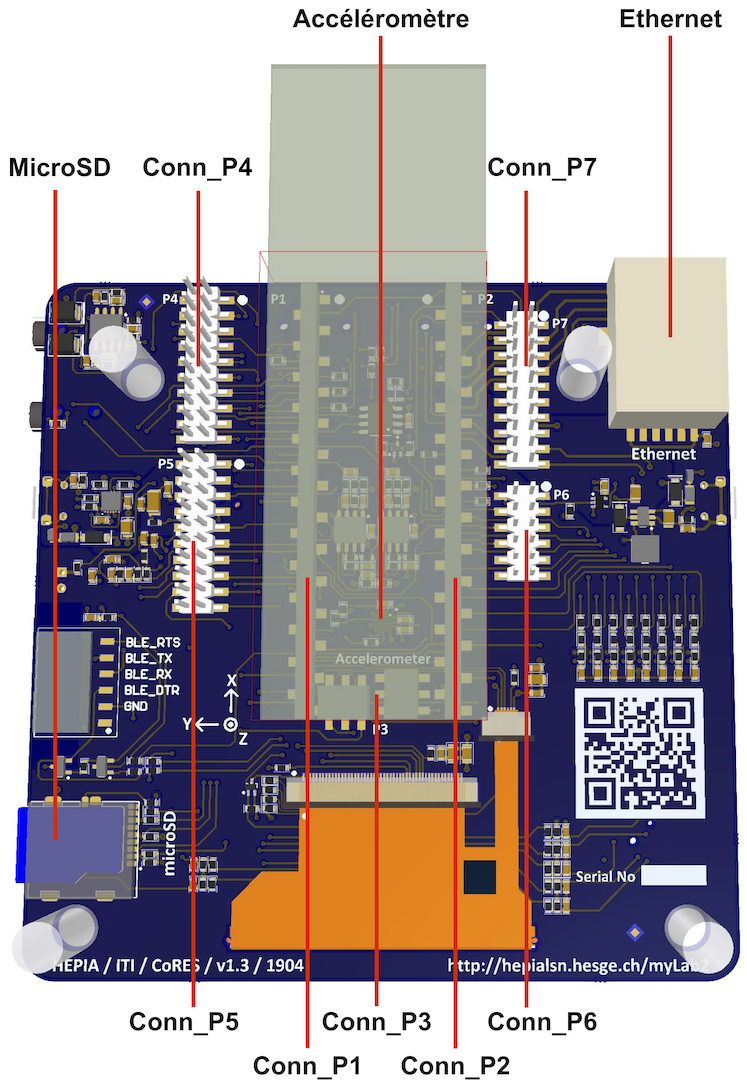

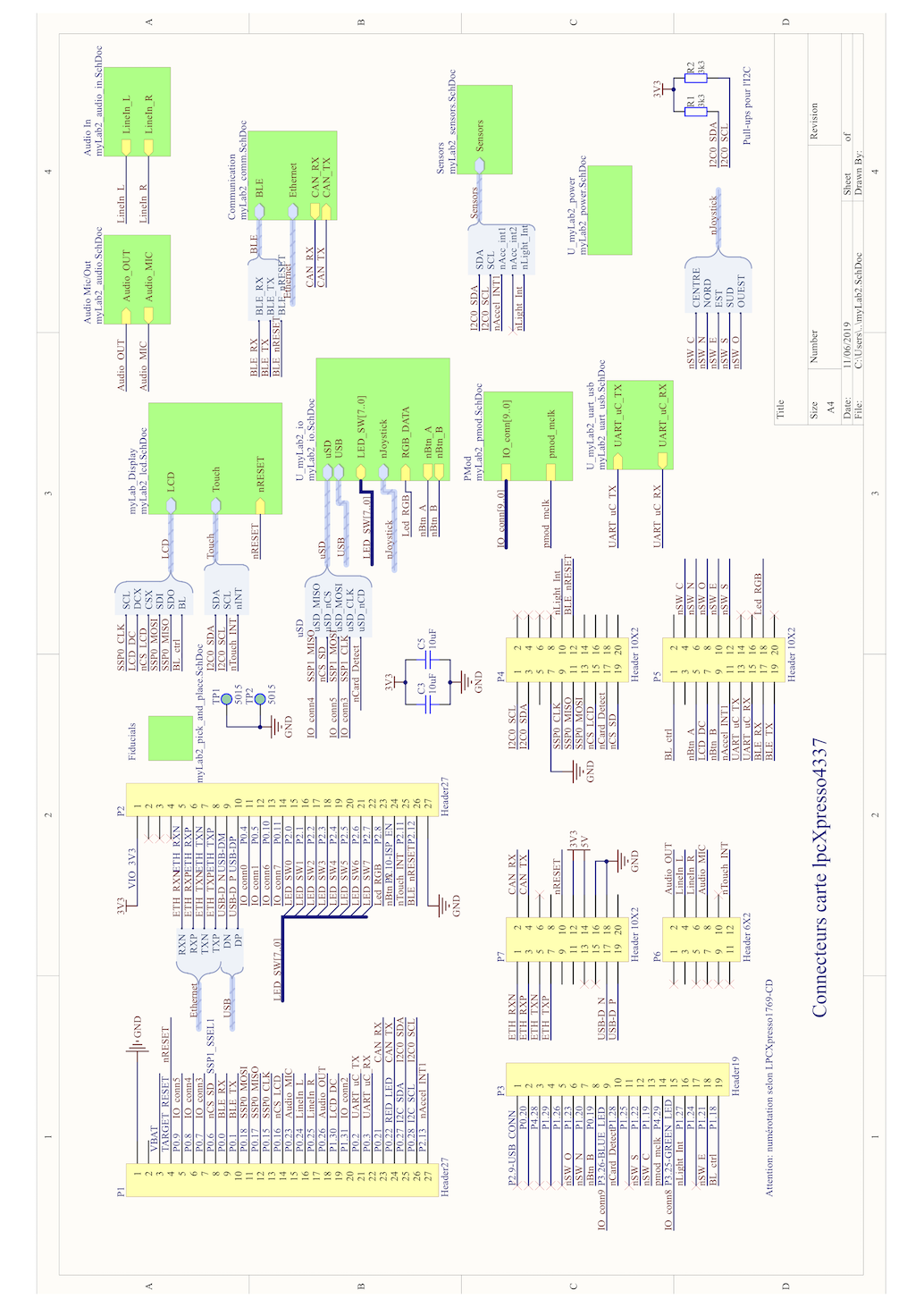

La carte d'extension se superpose sur les cartes NXP LPC1769/LPC4337, via 2 connecteurs à 27 broches ou via 3 connecteurs à 2x10 broches et 1 connecteur à 2x6 broches.

Attention au sens du branchement de la carte LPC1769 (Risque de court-circuit).

Datasheet LPC1769: https://hepialsn.hesge.ch/myLab2/datasheets/LPC1769_Datasheet.pdf

User manual LPC1769: https://hepialsn.hesge.ch/myLab2/datasheets/LPC1769_UM10360.pdf
